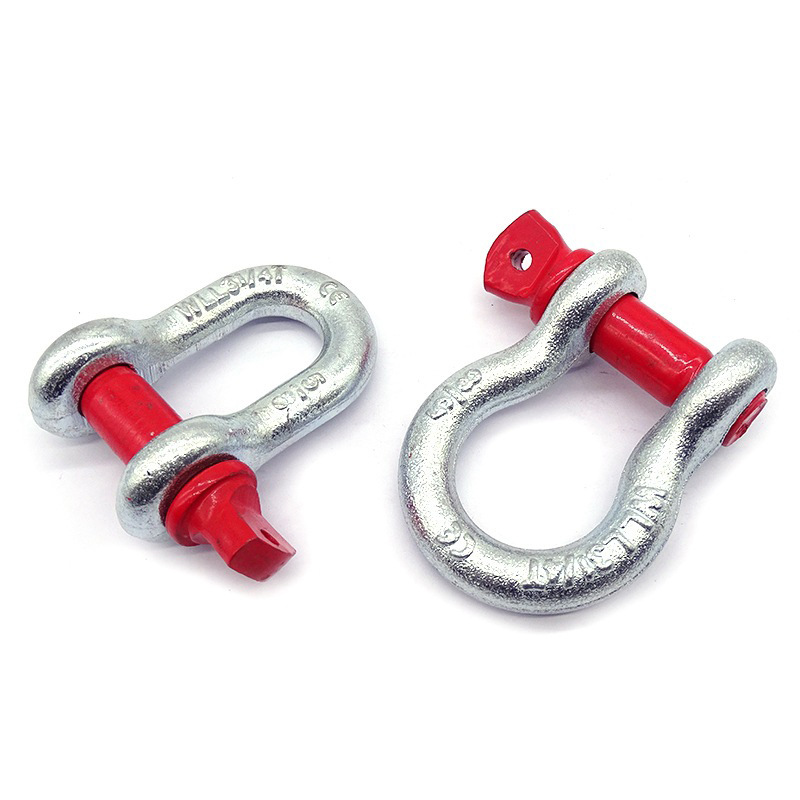

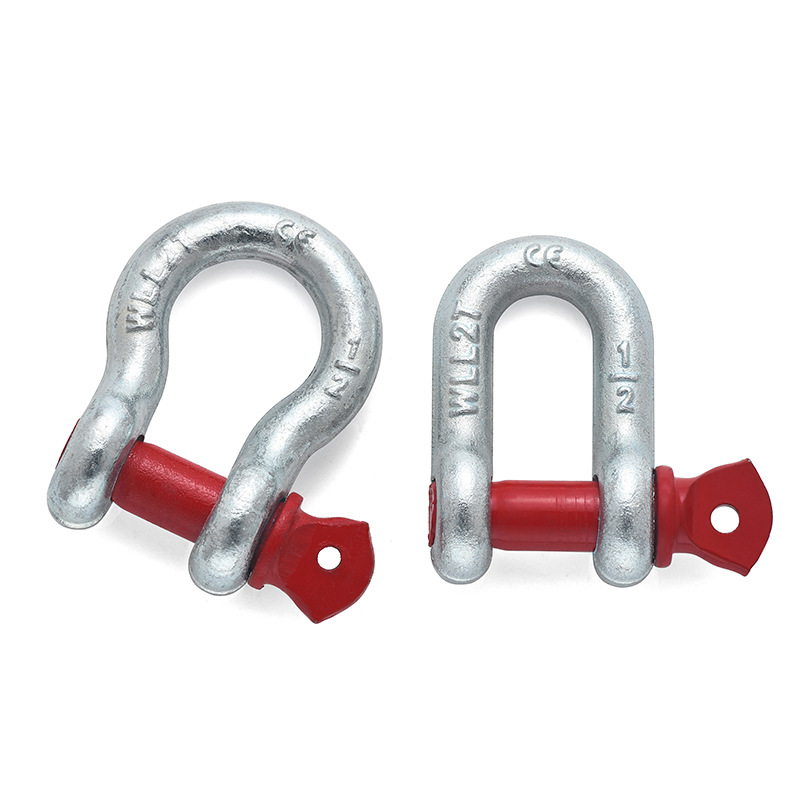

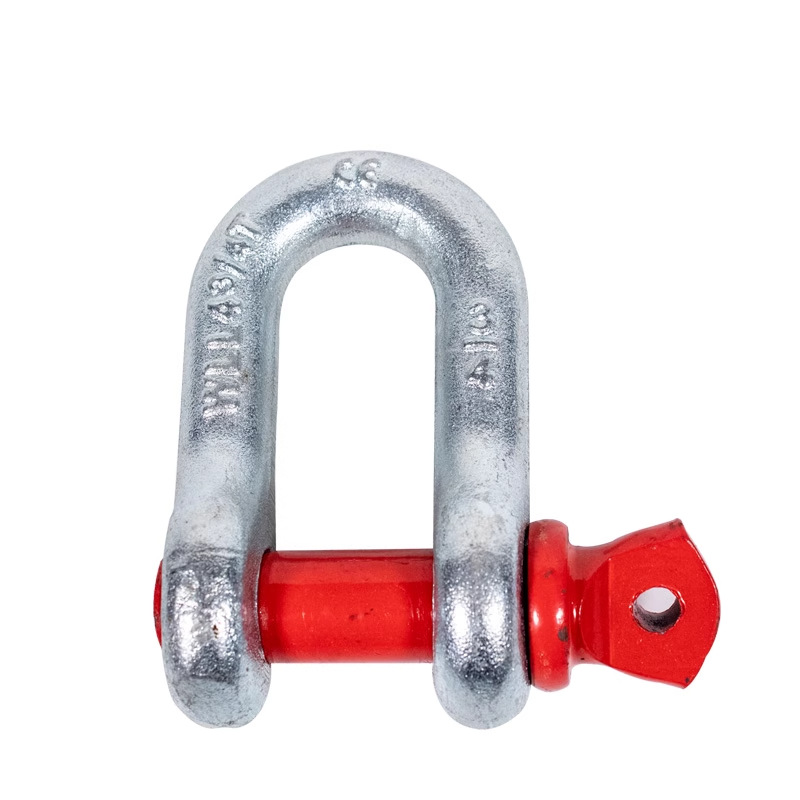

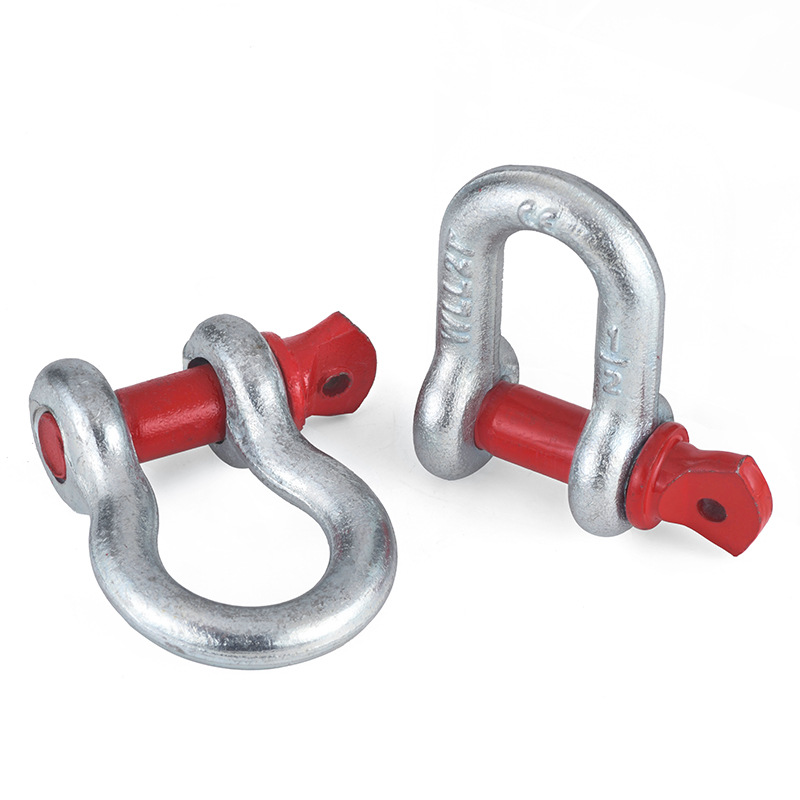

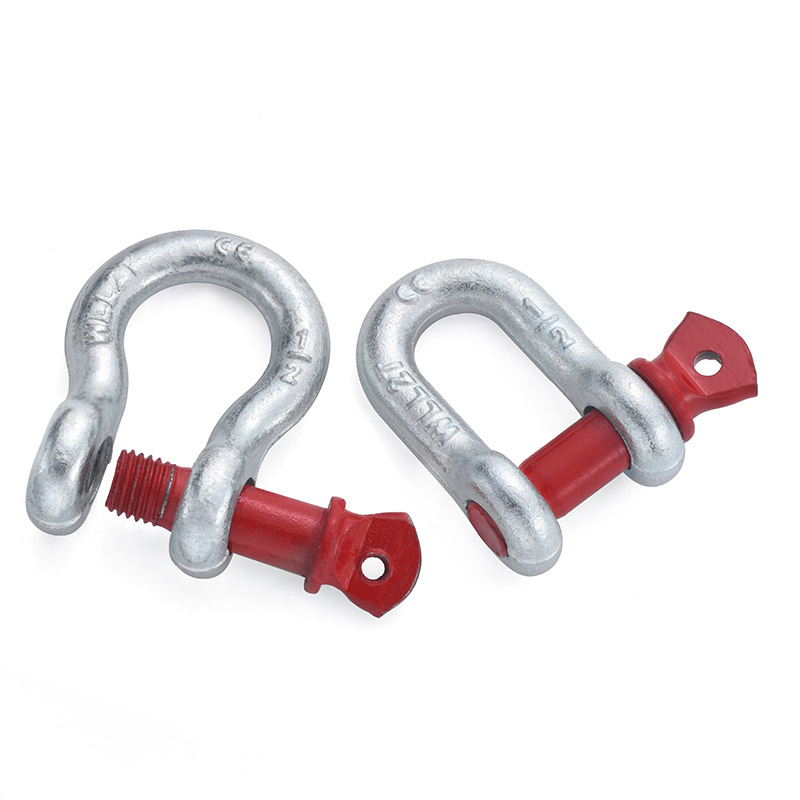

Kovane vijačne zatiči G210, sidrne obese ameriškega tipa, visoko natezne pocinkane obese D
Varnostni faktor 6:1
Kovani obešalnik visoke natezne trdnosti tipa ZDA G210 S210
Vijačni in okrogli verižni zatiči izpolnjujejo zahteve ameriških zveznih specifikacij
RR-C-271 Tip IVB, razred 2, stopnja A.
Omejitev delovne obremenitve je trajno prikazana na vsakem ogrodju
Kovano, kaljeno in popuščeno z legiranimi zatiči.
Zaključek: pocinkano ali vroče pocinkano ali enobarvno.
Največja dokazna obremenitev je 2.2-kratnik delovne obremenitve.
Najmanjša končna obremenitev je 6-kratnik delovne obremenitve.
Na voljo tudi v legiranem jeklu, nerjavečem jeklu 304 ali 316, barvno pobarvanem, visoko poliranem, zrcalno poliranem itd.
Podrobne informacije
|
Teža vsakega (Kg) |
nazivna velikost (v.) |
WLL (T) |
Dimenzije (mm) | |||||||||
| A | B | C | D | E | F | G | K | L | M | |||
| 3/16 | 1/3 | 9.65 | 6.35 | 4.85 | 4.85 | 15.20 | 14.20 | 24.90 | 37.30 | 4.06 | 28.40 | |
| 0.05 | 1/4 | 1/2 | 11.90 | 7.85 | 6.35 | 6.35 | 19.80 | 15.50 | 32.50 | 46.70 | 4.85 | 35.10 |
| 0.08 | 5/16 | 3/4 | 13.50 | 9.65 | 7.85 | 7.85 | 21.30 | 19.10 | 37.30 | 53.00 | 5.60 | 42.20 |
| 0.13 | 3/8 | 1 | 16.80 | 11.20 | 9.65 | 9.65 | 26.20 | 23.10 | 45.20 | 63.00 | 6.35 | 51.50 |
| 0.20 | 7/16 | 1-1/2 | 19.10 | 12.70 | 11.20 | 11.20 | 29.50 | 26.90 | 51.50 | 74.00 | 7.85 | 60.50 |
| 0.27 | 1/2 | 2 | 20.60 | 16.00 | 12.70 | 12.70 | 33.30 | 30.20 | 58.50 | 83.50 | 9.65 | 68.50 |
| 0.57 | 5/8 | 3-1/4 | 26.90 | 19.10 | 16.00 | 16.00 | 42.90 | 38.10 | 74.50 | 106.00 | 11.20 | 85.00 |
| 1.20 | 3/4 | 4-3/4 | 31.80 | 22.40 | 19.10 | 19.10 | 51.00 | 46.00 | 89.00 | 126.00 | 12.70 | 101.00 |
| 1.43 | 7/8 | 6-1/2 | 36.60 | 25.40 | 22.40 | 22.40 | 58.00 | 53.00 | 102.00 | 148.00 | 12.70 | 114.00 |
| 2.15 | 1 | 8-1/2 | 42.90 | 28.70 | 25.40 | 25.40 | 68.50 | 60.50 | 119.00 | 167.00 | 14.20 | 129.00 |
| 3.06 | 1-1/8 | 9-1/2 | 46.00 | 31.80 | 29.50 | 29.50 | 74.00 | 68.50 | 131.00 | 190.00 | 16.00 | 142.00 |
| 4.11 | 1-1/4 | 12 | 51.50 | 35.10 | 32.80 | 32.80 | 82.50 | 76.00 | 146.00 | 210.00 | 17.50 | 156.00 |
| 5.28 | 1-3/8 | 13-1/2 | 57.00 | 38.10 | 36.10 | 36.10 | 92.00 | 84.00 | 162.00 | 233.00 | 19.10 | 174.00 |
| 7.23 | 1-1/2 | 17 | 60.50 | 41.40 | 39.10 | 39.10 | 98.50 | 92.00 | 175.00 | 254.00 | 20.60 | 187.00 |
| 12.10 | 1-3/4 | 25 | 73.00 | 51.00 | 46.70 | 46.70 | 127.00 | 106.00 | 225.00 | 313.00 | 25 40 | 231.00 |
| 19.20 | 2 | 35 | 82.50 | 57.00 | 53.00 | 53.00 | 146.00 | 122.00 | 253.00 | 348.00 | 31.00 | 263.00 |
| 32.50 | 2.1/2 | 55 | 105.00 | 70.00 | 69.00 | 69.00 | 184.00 | 145.00 | 327.00 | 453.00 | 35.10 | 330.00 |
Varnostni faktor 6:1
Kovani obešalnik visoke natezne trdnosti tipa ZDA G210 S210
Vijačni in okrogli verižni zatiči izpolnjujejo zahteve ameriških zveznih specifikacij
RR-C-271 Tip IVB, razred 2, stopnja A.
Omejitev delovne obremenitve je trajno prikazana na vsakem ogrodju
Kovano, kaljeno in popuščeno z legiranimi zatiči.
Zaključek: pocinkano ali vroče pocinkano ali enobarvno.
Največja dokazna obremenitev je 2.2-kratnik delovne obremenitve.
Najmanjša končna obremenitev je 6-kratnik delovne obremenitve.
Na voljo tudi v legiranem jeklu, nerjavečem jeklu 304 ali 316, barvno pobarvanem, visoko poliranem, zrcalno poliranem itd.
Povezani standardi:
Ameriški obešalnik tipa G209, G210, G2130, obešalnik tipa G2150, evropski obešalnik tipa Dee in lokasti obešalnik, obešalnik tipa JIS Dee in lokasti obešalnik, avstralski obešalnik tipa D, veliki obešalnik tipa D, obešalnik tipa Twist, žigosani obešalnik tipa D, obešalnik tipa Halyard s ključnim zatičem, obešalnik tipa vzglavja z zapornim zatičem, obešalnik tipa plošče, standardni ali nestandardni tip itd.
Naši najbolj priljubljeni izdelki vključujejo:
Kavlji, očesni vijaki in matice, natezniki, sponke za žične vrvi, obešala, verižni pribor, oprijemalni elementi, veziva za tovor, povezovalni členi, glavni členi, sidra, pritrdilni elementi in številni drugi pritrdilni elementi.
Pocinkana vrvna oprema vključuje obešala, nateznike, sponke za žične vrvi, lokete in kavlje, vse izdelano iz visoko trdnega jekla z vročim cinkanjem za vrhunsko odpornost proti koroziji. Te komponente so bistvene za dvigovanje, pritrjevanje in nadzor bremen v gradbeništvu, pomorstvu, transportu in industriji. Pocinkana prevleka zagotavlja dolgo življenjsko dobo v zahtevnih zunanjih ali morskih okoljih. Med značilnostmi so visoka natezna trdnost, zaščita pred rjo, zanesljiva nosilnost in združljivost z žičnimi vrvmi in verigami, zaradi česar so idealne tako za težka kot za splošna vrvna dela.
Dobava kovanih sidrnih obes z vijačnimi zatiči G210, visoko natezno pocinkanih obes D tipa ZDA, mestom v
